三丰389,119,118系列板材千分尺
三丰389,119,118系列板材千分尺板材千分尺型号:389-251、389-261、389-271、389-514、389-252、389-262、119-202、389-272、389-351、389-361、389-371、389-714、389-352、389-362、389-371、118-101、118-102、118-114、118-118、118-103、118-110、118-126、118-101、118-102、118-114、118-118、118-103、118-110、118-126、118-129、118-116、118-120、118-107、118-112
三丰389,119,118系列板材千分尺特点
技术参数
精度:参见性能参数(数显型不包括量化偏差)
分辨率*:0.001mm或0.00005″/0.001mm
分度值**:0.01mm,0.001″或0.0001″
平面度:进深150mm/6″型为0.6μm/0.000024″
进深300mm/12″型为1μm/0.00004″
平行度:3μm/0.00012″
测量面:硬质合金
显示*:液晶显示
电池*:SR44(1个: (2个:389-514和389-714)型号:938882
电池寿命*:正常使用情况下约1.2年
(1.8年:389-514和389-714)
尘/水防护等级:*达到IP65防护标准
(不包括389-714和389-514)
*数显型,**普通型
数显型功能
原点设置(预调″),调零、数据保持,数据输出、自动电源开/关、英制/公制转换(英制/公制型)*仅限389-514,389-714型
警告:低电压,计算错误。
数显型选件:
05CZA662:带有数据开关的SPC电缆(1m)
05CZA663:带有数据开关的SPC电缆(2m)
06ADV380B: 带有数据开关(2m)的USB直接输入工具
02AZD790B:用于U-WAVE防水型的SPC电缆(160mm)
04AZB512:SPC电缆(1M)*
04AZB513:SPC电缆(2M)*
02AZD790E:用于U-WAVE的SPC电缆(160mm)*
*仅限389-514,389-714型

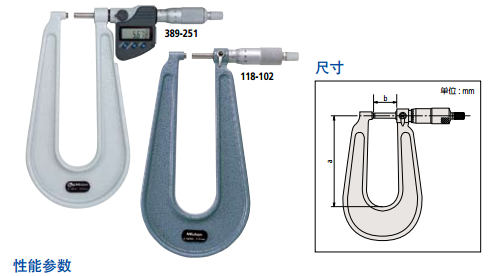

性能参数
389系列公制型(数显型)
测量范围 | 货号 | 精度 | a/b |
0-25mm | 389-251 | ±4μm | 160/27.5mm |
389-261(S-F) | ±4μm | 160/27.5mm | |
389-271(S-S) | ±4μm | 160/27.5mm | |
389-514 | ±5μm | 330/38.5mm | |
25-50mm | 389-252 | ±4μm | 165/27.5mm |
389-262(S-F) | ±4μm | 165/27.5mm | |
389-272(S-S) | ±4μm | 165/27.5mm |
S-F:球面测砧和平面心轴
S-S:球面测砧和球面心轴
389系列英制/公制型(数显型)
测量范围 | 货号 | 精度 | a/b |
0-1″ | 389-351 | ±0.0002″ | 160/27.5mm 6.3″/1.08″ |
389-361(S-F) | ±0.0002″ | 160/27.5mm 6.3″/1.08″ | |
389-371(S-S) | ±0.0002″ | 160/27.5mm 6.3″/1.08″ | |
389-714 | ±0.00025″ | 330/38.5mm 13″/1.52″ | |
1-2″ | 389-352 | ±0.0002″ | 165/27.5mm 6.5″/1.08″ |
389-362(S-F) | ±0.0002″ | 165/27.5mm 6.5″/1.08″ | |
389-371(S-S) | ±0.0002″ | 165/27.5mm 6.5″/1.08″ |
S-F:球面测砧和平面心轴
S-S:球面测砧和球面心轴
118系列公制型
测量范围 | 货号 | 精度 | a/b |
0-25mm | 118-101 | ±4μm | 110/27.5mm |
118-102 | ±4μm | 160/27.5mm | |
118-114(S-F) | ±4μm | 160/27.5mm | |
118-118(S-S) | ±4μm | 160/27.5mm | |
118-103 | ±5μm | 330/38.5mm | |
25-50mm | 118-110 | ±4μm | 165/27.5mm |
11 118-126(S-S) | ±4μm | 165/27.5mm |
S-F:球面测砧和平面心轴
S-S:球面测砧和球面心轴
118系列英制型
测量范围 | 货号 | 精度 | a/b |
0-1″ | 118-129* | ±0.0002″ | 160/27.5mm |
118-116(S-F)* | ±0.0002″ | 160/27.5mm | |
118-120(S-S)* | ±0.0002″ | 160/27.5mm | |
118-107 | ±0.00025″ | 330/38.5mm | |
1-2″ | 118-112 | ±0.0002″ | 165/27.5mm |
S-F:球面测砧和平面心轴
S-S:球面测砧和球面心轴
*0.0001″读书可在游标上获得
119系列公制型(带有盘薄金属片千分尺)
测量范围 | 货号 | 精度 | Throat |
0-25mm | 119-202(S-F) | ±4μm | 50mm |
S-F:球面测砧和平面心轴
