为大家分享一个激光几何测量应用案例，该案例聚焦于水电站行业，展现了激光几何测量技术在水电站设备精密安装中的重要作用。
本次激光对中测量服务的对象，是位于挪威北部的一座小型水电站，该电站配备有两台卧式涡轮机。为满足设备精密安装需求，需对水电站涡轮机的入口法兰以及连接涡轮机的两个出口法兰进行测量，此次所使用的测量设备是 Easy-Laser 的 E910 法兰平整度系统。
一、测量难点
本次测量存在不少难点，一方面，在安装过程中，涡轮厅右侧的管道需要重新定位，且可能要在涡轮机安装前完成校正，传统校正方式精度难以满足要求；另一方面，两个出口法兰及对应管道之间的偏移量约为 2 米，这无疑增加了测量与安装的复杂程度，对测量精度和方法都提出了更高挑战。
二、入口测量
在正式测量工作中，应用工程师首先着手对入口法兰的平面度进行测量。他将激光发射器连接到法兰上，针对每个法兰，最多可进行 5 环测量，这样不仅能精准检测出法兰的平面度，还能检测其是否存在内倾情况，为后续设备顺利组对提供重要数据支持。测量完成后，无需借助电脑，在现场的显示单元中就能通过 3D 图像即时查看测量结果，工程师可根据结果直接指导下一步的处理工作，极大简化了操作流程，实现了现场快速完成测量与初步分析的目标。
三、出口测量

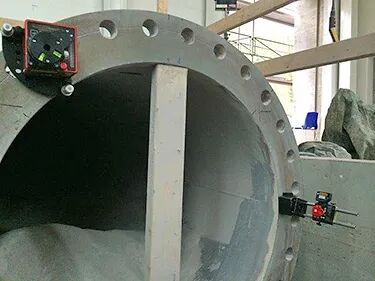

相比入口法兰测量，出口法兰一面的测量工作更具挑战性。按照传统测量方式，通常会使用棱镜来测量两个法兰的平行度，测量流程会先从检测平面度开始。但考虑到两个出口法兰及管道 2 米左右的偏移量，传统方法难以保证测量精度。此时，工程师提出了新的测量思路：通过移动其中两个参考点，重新建立两个与原有参考点平行的新参考点，然后以此为基准来检查两个出口法兰之间的平行度。具体操作时，将激光器水平设置，并调整至与两个新参考点对齐，之后利用法兰上的四个点，就能完成对第二个法兰平行度的检查。
四、测量结果
最终测量结果显示，两个出口法兰的各项指标均超出了公差范围。基于此次测量获取的精准数据，现场工作人员做出决策，安排现场加工承包商对法兰进行校正处理。借助 Easy-Laser E910 这类高精度激光几何测量系统，客户有效避免了涡轮机安装后可能出现的更多问题，同时节省了大量宝贵时间，保障了水电站设备安装工作的高效推进。Easy-Laser 系列精密对准工具具备通用性，在专业技术人员的操作下，能够解决工业生产中诸多几何测量与对中难题。
